Większość systemów smart home na rynku okablowana jest w gwiazdę — każde urządzenie ma osobny przewód prowadzony aż do centralki. W Loxone jest inaczej: system pracuje w topologii TREE (drzewo), a ta różnica ma realny wpływ na koszt instalacji, czas montażu i niezawodność systemu.

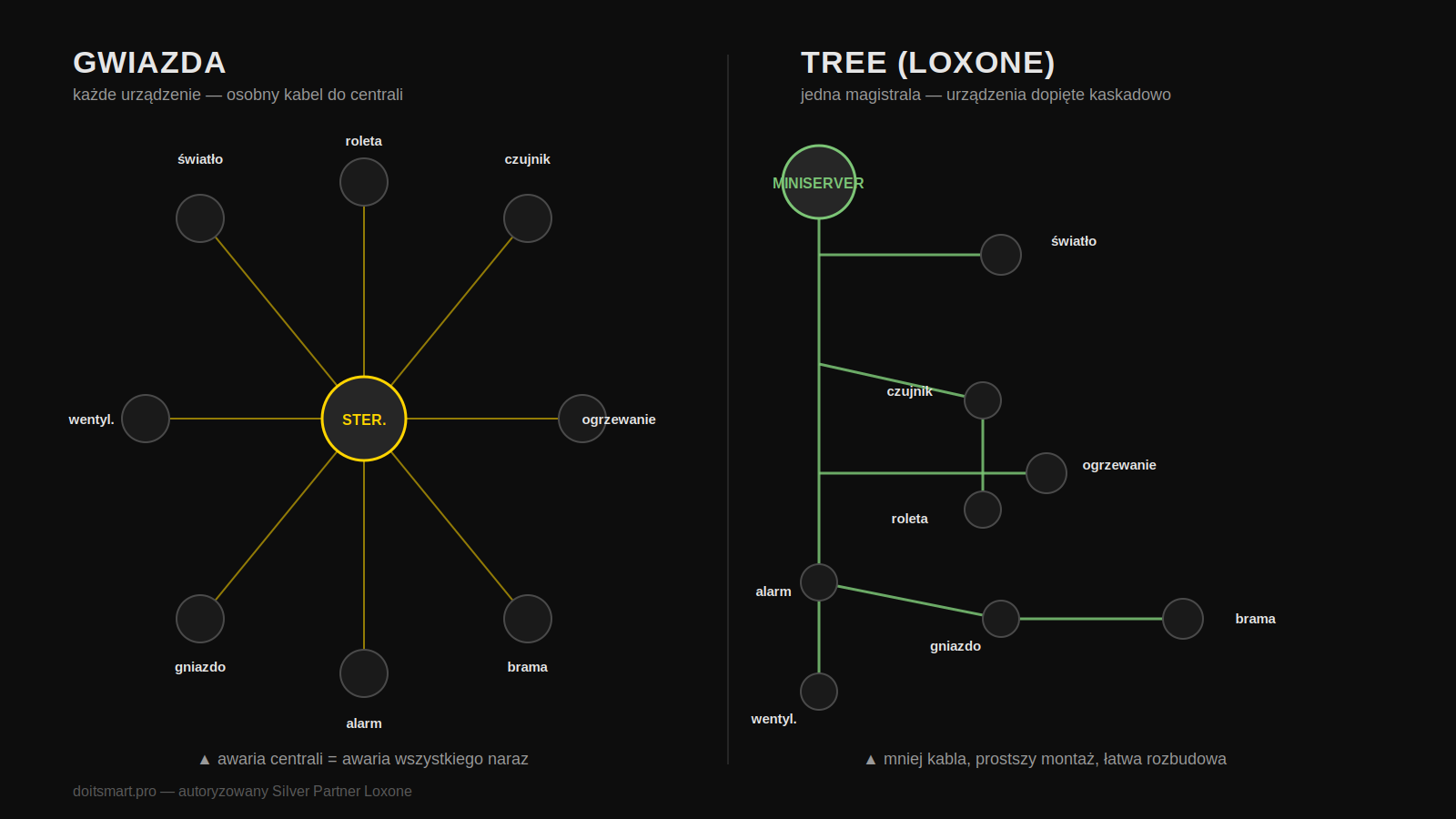

Gwiazda: jeden kabel, jedno urządzenie
W klasycznej instalacji gwiazdowej z każdego punktu (gniazdko, czujnik, ściemniacz) biegnie osobny przewód z powrotem do rozdzielnicy. Im więcej urządzeń, tym więcej metrów kabla i tym więcej miejsca potrzeba w rozdzielnicy na zaciski. Przy większym domu liczba przewodów w rozdzielnicy potrafi zrobić się nieczytelna.
TREE: jeden kabel na pokój, rozgałęzienia do urządzeń
W Loxone z rozdzielnicy do pokoju prowadzi jeden przewód Tree. Dopiero w pokoju rozgałęzia się on do poszczególnych urządzeń — przełączników, czujników, ściemniaczy. Ten sam kabel przenosi jednocześnie dane i zasilanie 24V, więc nie trzeba ciągnąć osobnego przewodu zasilającego.
Co to oznacza w praktyce
Mniej metrów kabla w ścianach i podłodze — a więc niższy koszt materiału i robocizny elektryka. Rozdzielnica zostaje przejrzysta, bo zamiast dziesiątek przewodów z każdego punktu w domu, wchodzi do niej kilka grubszych kabli Tree, po jednym na pomieszczenie lub strefę.
Skala, którą wytrzymuje jedna gałąź
Do jednej gałęzi Tree można podłączyć do 50 urządzeń, a maksymalna długość przewodu na gałęzi to 500 metrów. W typowym domu jednorodzinnym to zwykle więcej niż potrzeba w jednej strefie — instalator ma spory zapas, zanim będzie musiał rozdzielić okablowanie na kolejną gałąź.
Awaria jednego punktu nie kładzie całej instalacji
Gałęzie Tree są od siebie niezależne. Jeśli coś się stanie z jednym urządzeniem lub odcinkiem przewodu, problem zostaje w obrębie tej gałęzi — reszta domu działa dalej. Dodatkowo, ponieważ przewód zasilania i danych to ten sam kabel, wszystkie uziemienia zasilaczy w instalacji muszą być ze sobą połączone — to jeden z tych detali, o który dba certyfikowany instalator, żeby transmisja danych działała stabilnie.
Dlaczego to ważne, jeśli budujesz lub remontujesz
Topologia TREE to nie tylko techniczna ciekawostka — to realna różnica w budżecie na okablowanie i w tym, jak łatwo rozbudować system później. Dokładasz nowe urządzenie do pokoju, w którym już jest gałąź Tree — bez przeciągania nowego przewodu z rozdzielnicy przez cały dom.
Planujesz instalację i zastanawiasz się, jak Tree wypadnie w Twoim projekcie? Napisz do nas — pokażemy, jak rozplanować gałęzie pod konkretny układ pomieszczeń.
